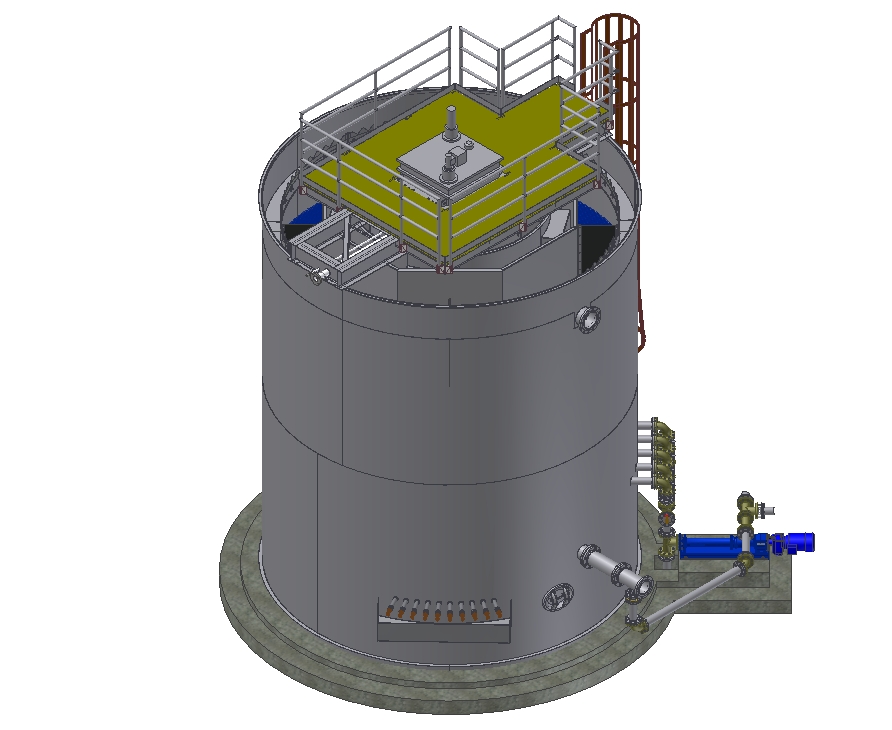

HRC高密度澄清池將高效剪切增稠與污泥濃縮技術應用到混凝沉淀工藝中，利用專業的模擬軟件指導工藝設計，并且在實際工程中得到了驗證。

一、工藝原理

1、反應區形成了高密度污泥

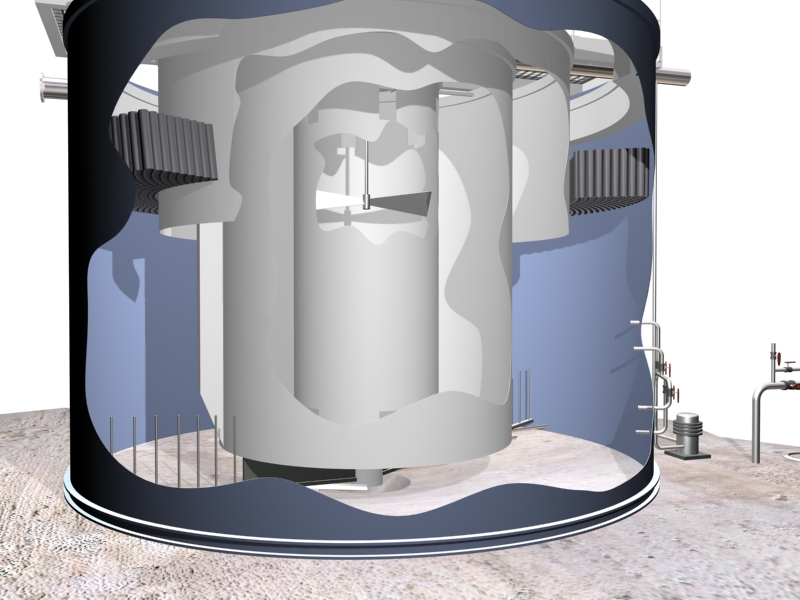

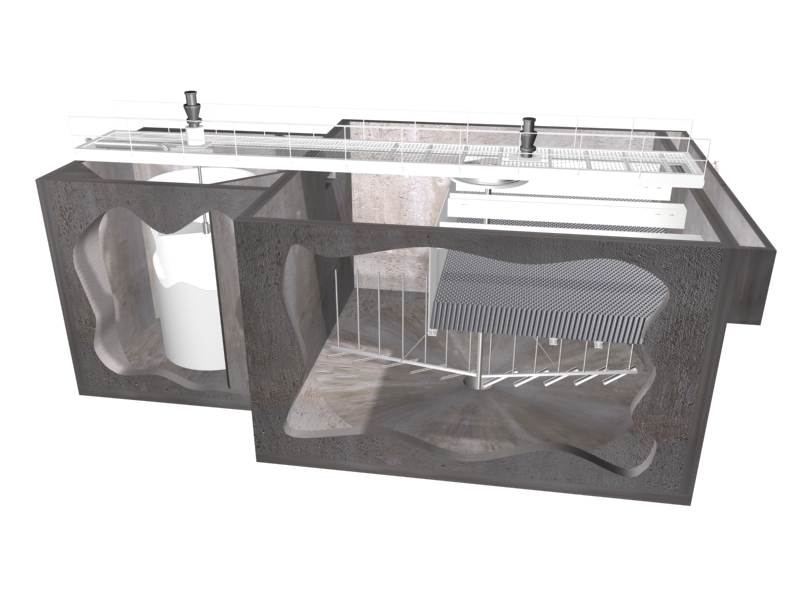

反應池設計有兩個明顯的分區，一個為中心攪拌區，另一個為周邊絮凝區。中心攪拌區，設有高效攪拌機，將原水、藥劑、回流污泥充分混合的同時，也將其中較大的污泥絮體剪切成較小的顆粒，在周邊絮凝區，這些小顆粒成長為密實的易于沉淀的礬花。

HRC高密度澄清池絮凝過程高效穩定，引入污泥外循環使得對原水水量和水質變化的適應能力較強，同時節省了藥劑用量。

2、沉淀區以高負荷運行

從反應區進入沉淀區的混合液在沉淀區進行泥水分離。其中，較大的密實的礬花在預沉區快速沉降，預沉區未沉降的小絮體則被斜管捕獲，這樣，使得斜管沉淀區的表面負荷可以大幅度提高。

沉降到池底的污泥由刮泥機持續刮除到池底集泥坑中，因?yàn)楣伪垩b有污泥濃縮裝置，在刮泥的同時能夠起到污泥濃縮的作用，因此排泥濃度高，不需單獨設置污泥濃縮池。

3、出水區收集高質量的出水

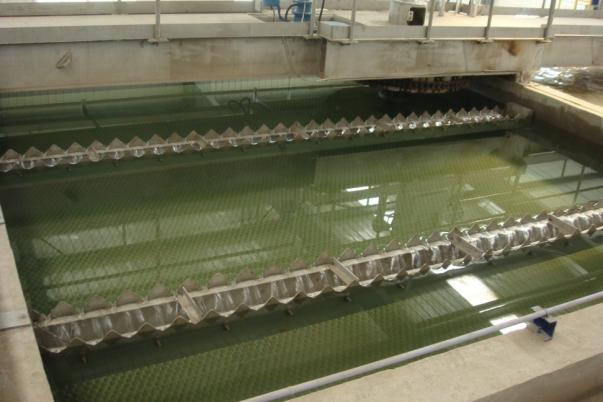

集水槽設置在斜管區上方，經過預沉淀及斜管沉淀雙重泥水分離保障的澄清水在池頂通過集水槽收集排走。

二、污泥系統

1、污泥循環：

回流污泥從沉淀區泵送至反應區中心筒內，使得反應區維持合適的污泥濃度，有利于絮凝反應的發生，并且能夠緩沖原水水質、水量的變化。同時回流污泥中攜帶的藥劑，能夠減少反應區藥劑的投加?；亓魑勰酀舛群突亓魑勰嗔客ㄟ^調節變頻回流污泥泵來控制。

2、污泥排放：

經過濃縮后的剩余污泥，通常采用間歇方式排走，排泥的時間間隔及每次排泥的持續時間以維持沉淀區合適的泥位水平為原則。

三、主要優點

1、表面負荷高，占地面積小，土建投資低

由于反應區反應高效，沉淀區表面負荷高，因此可大幅度縮短停留時間，提高處理效率，減少占地。同時因排泥濃度高，不需設置污泥濃縮池，進一步節省了構筑物的占地與土建投資。

2、排泥濃度高，污泥體積少，污泥處理簡單

由于反應區形成的密實的礬花易于沉降，特殊設計的刮泥機在刮泥的同時進行污泥濃縮，使得排泥濃度高，需要處理的污泥體積少，污泥不需再進行濃縮，可直接進行脫水處理。

3、工藝啟動迅速，運行維護方便

HRC高密度澄清池工藝啟動迅速，運行管理方便，設備易于維護。

4、藥耗低

通過釋放、利用回流污泥中攜帶的藥劑，從而減少了藥劑投加量，降低了藥耗。

5、應用范圍廣，抗沖擊負荷能力強

HRC高密度澄清池能夠應用于大部分澄清&軟化工藝，對原水水質、水量的變化適應能力強。

四、主要應用

¨        市政污水的深度處理

¨        飲用水澄清&軟化處理

¨        給水廠污泥水的處理

¨        工業用水&廢水的澄清&軟化處理

¨        海水淡化的預處理

¨        濾池、膜系統反洗廢水的處理

¨        雨水的澄清

膜處理工藝

作為膜系統集成商，我公司具有豐富的膜產品選型、膜系統設計及集成經驗，可針對客戶提供的不同水質特點和使用需求，提供國內外最佳膜產品的選型方案以供優選，并量身定制最合適的膜處理系統，包括MBR膜生物反應器系統、浸沒式超濾系統和壓力式超濾系統等。

一、MBR膜生物反應器系統

膜生物反應器系統將單一的活性污泥法生物處理工藝與集成的浸入式超濾膜系統進行完美組合，特別適用于：現有污水廠的提標擴容及升級改造；再生水回用或需滿足地表水類IV類標準要求排放；可利用土地受限及地埋式污水廠；土地成本貴的地區；出水水質需要嚴格控制，如風景名勝區、公園和度假勝地；農業水和地下水的回灌；較難降解廢水的處理等。

1、基本特點和功能：

¨        適用于各種規模的市政污水和工業廢水處理及再生利用，用于大規模污水處理時尤為經濟；

¨        根據水質特點選擇膜結構（中空纖維膜或平板膜）和材質（耐污染PVDF材質或其他材質）；

¨        具有良好的透水性能、優異的機械強度和膜化學穩定性；

¨        促進膜組件中的液體流動及混合液的均質性；

¨        在線膜清洗，為設備操作人員提供安全的環境；

¨        可以選擇靈活的生物處理工藝；

¨        占地面積小。

2、優勢：

MBR膜生物反應器系統的成功運行，不僅取決于膜組件的性能，更依賴于整個膜系統的集成經驗和生化系統的工藝設計。

（1）具有大規模污水廠生化系統設計和改造經驗，能提供MBR系統（含生化池）新建或改造方案、概念設計、工藝導圖、安裝調試等交鑰匙服務；

（2）能整體把控生化系統的性能，提供出水水質擔保；

（3）可針對具體項目選擇最佳膜生產商，并配套成熟緊湊的附屬系統；

（4）采用低能耗的曝氣方式，以降低膜系統的運行費用。

二、浸沒式超濾工藝

浸沒式超濾是一種堅固耐用的模塊化處理系統，可用于市政污水處理廠的高品質水回用、飲用水處理、工業廢水處理及回用等，尤其適用于大流量處理規模、高懸浮物進水、水量水質有較大波動及傳統處理廠的改造項目。

浸沒式超濾系統的組成與MBR膜系統類似，均為將膜組件直接放置在池內，采用負壓抽吸的方式產水。與MBR直接用于污水的二級處理不同，浸沒式超濾一般多用于污水的深度處理、飲用水處理等較輕污染水體的凈化，因此在膜產品選擇、設計理念、設計參數選取、附屬設備選型及自控運行方面，均有較大不同。

1、與其它膜過濾技術相比，該系統有以下幾個優點：

¨        水質適應性強；

¨        系統占地面積??；

¨        工藝流程簡單；

¨        操作運行費用低；

¨        出水水質穩定，幾乎不受原水水質變化的影響。

2、浸沒式超濾系統的組成如下：

¨        中空纖維膜元件或膜箱，一般頂部集水和底部配氣；

¨        通過不銹鋼膜架或支吊架，安裝于敞開膜池內；

¨        進水渠道及管路，預過濾系統；

¨        產水抽吸泵及產水儲存系統；

¨        輔助系統包括反洗系統、化學加藥和清洗系統、壓縮空氣系統以及配套的管道、閥門等；

¨        儀表、泵和閥門操作的控制系統；

¨        維護設備如移動維修平臺。

三、壓力式超濾工藝

壓力式超濾利用泵正向加壓實現產水，系統設計時采用模塊化、“積木式”的配置理念，具有設計簡單、安裝便捷、擴展性強等特點。主裝置和附屬設備均緊湊的布置在膜車間內，簡化了連接管路和閥門；整套系統能全自動運行，實現反洗、化學清洗及膜的完整性檢測等過程。

1、高回收率

不同膜產品的反洗方式、反洗頻率、反洗持續時間及反洗強度存在差別，使得反洗耗水量有所不同。一般壓力式超濾系統的產水回收率大于90%，典型值為92-95%。

2、高效反洗工藝

反洗采用單獨氣洗或氣水聯合反洗的工藝，能夠較為徹底的洗凈污染物。如采用單獨氣洗工藝，即采用壓縮空氣驅動出水管道中的存水同時膜絲外表面用空氣擦洗，可降低投資和安裝功率，減少全廠的占地面積，并使回收率顯著提高。

3、模塊化和裝置化的設計理念

模塊化的設計，使其能夠靈活應對各種規模的處理水量；同時也可快速實現擴容需求。裝置化的設計理念，更加減少占地要求，同時無需額外建造土建池體，施工周期更短，運行維護更便利。

4、可操作性高的完整性檢測手段

系統配有膜組件完整性檢測程序，可以方便的發現膜組件是否有破損，以便及時隔離，不對產水水質造成影響。這對于保證飲用水的供水安全性是極其重要的。
