一、集三項久經考驗技術于一體的二沉池



Trans-Flo矩形周進周出二沉池一個主要的設計特點是，將三項久經考驗的廢水處理技術，取其各自的工藝優越性相結合而成。因此，與典型的矩形平流式二沉池相比，Trans-Flo 二沉池表面負荷和固體負荷均可以更高，更能適應占地緊張的工況。此外，這種新型設計的Trans-Flo 矩形周進周出二沉池與典型的平流沉淀池相比，不僅占地小、土建省，而且二沉池出水SS低。

二、工藝原理

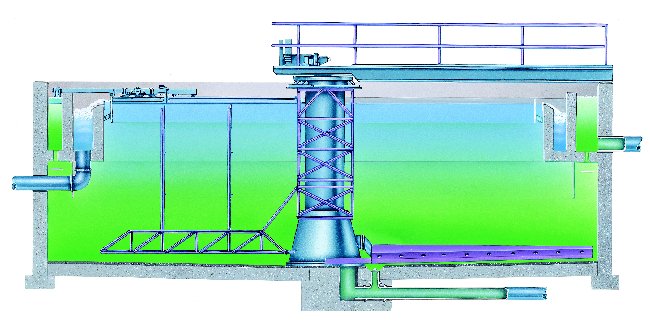

Trans-Flo二沉池，將Rim-Flo圓形周進周出二沉池，Tow-Bro液壓吸泥管及鏈條刮泥機等三項技術集于一身。

進水流入沿池長方向的進水渠內，通過渠底的配水孔進入沉淀池。水流向下流，然后橫跨池底，向上再折流回出水渠。整個池容被有效利用，避免了短流。混合液中污泥均勻地沉降下來。

沉淀在池底的污泥由鏈條刮泥機刮入就近的液壓吸泥管中。刮板以0.3m/min或更小速度運行，避免對污泥層造成攪動，保證較低的出水SS。吸泥管上有一系列的吸泥孔，沿池寬方向均勻地、不間斷地吸除沉淀的污泥。

吸泥管總是先排除污泥濃度最高的底層污泥，不會產生不必要的稀釋，保證了活性污泥法需要回流的污泥濃度。因為在沿池長方向上污泥均勻地沉淀，所以池底的吸泥管等距離布設使污泥在池內的平均停留時間保持在20min左右。

這樣保證了回流污泥的活性更好、濃度更高，較低的出水SS，同時降低了生化池氧的需求量。

 SHAPE  \* MERGEFORMAT

三、技術優點

Trans-Flo矩形二沉池用于現有沉淀池的改造相對比較便宜，并且因為可共用墻壁結構，對于多池設計或占地限制的工程是一種高效投資的選擇。它能夠更好地替代桁車式或其他吸泥機。對于新建項目，Trans-Flo矩形二沉池比圓形沉淀池需要的設備少，土建投資少。Trans-Flo二沉池技術可靠，久經考驗。其優點包括：

n  橫、折流

¨        使處理水量最大化

¨        避免進水短流

¨        出水懸浮物較低

¨        大大地減少對池體長度的要求

¨        減少空間需求

n  吸泥管

¨        最大化固體負荷

¨        污泥的快速吸除使污泥停留時間最小化

¨        避免了污泥的反硝化上浮

n  鏈條刮泥機

¨        共用墻壁降低了建設成本

¨        平坦的池底使污泥層擾動最小

¨        降低出水懸浮固體

¨        適宜現有沉淀池改造

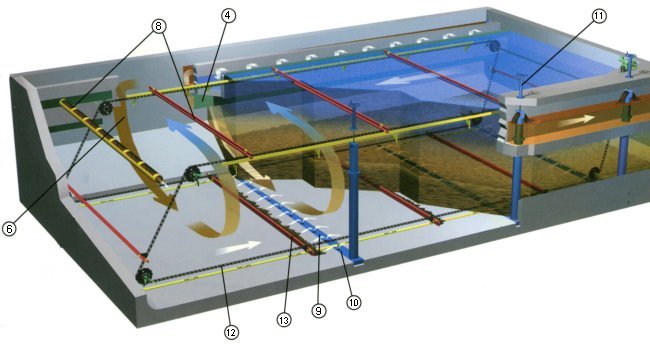

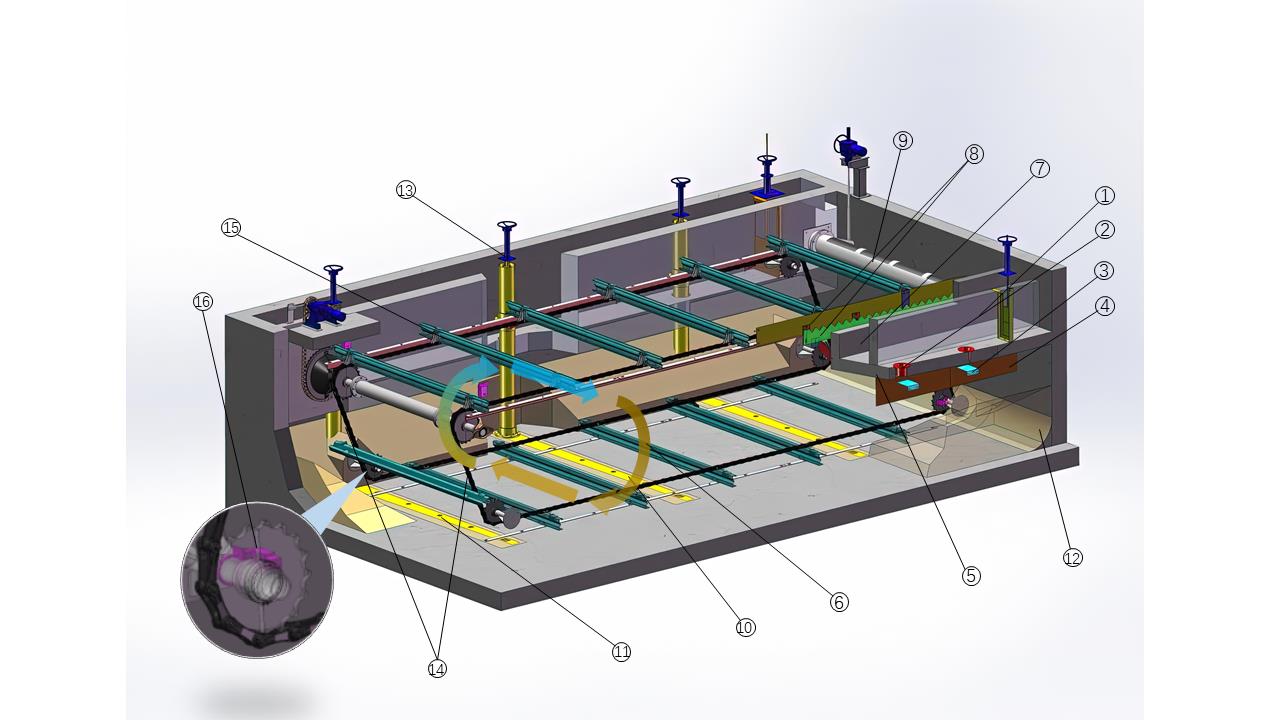

四、結構組成

 SHAPE  \* MERGEFORMAT



1、進水渠

漸變的渠寬設計有利于控制水流速度，避免污泥沉積。

2、配水孔管

配水孔管的尺寸和間距可確保沿池長方向均勻布水，并減少水頭損失。同時消除了水流進入沉淀池的“噴射”作用和旋流。

3、進水擋板

使水流快速、完全地分散，避免射流。

4、進水裙板

使進水沿著長方向均勻布水，起到一個絮凝區的作用。

5、布水區

大的布水區能夠保證較低的入流速度，有利于絮凝作用。

6、橫折流

充分利用池長和池寬，使表面負荷最大化，避免短流。

7、出水渠

出水渠的水力學設計可適應大流量范圍。漸變寬的斷面設計使水流勻速流過渠道，防止短流。

8、出水堰和浮渣擋板

出水堰的高度可調。浮渣擋板可有效防止浮渣進入出水渠。

9、全池撇渣

保證全池有效除渣。

10、液壓吸泥管

實踐證明，若干根帶有大孔徑吸泥孔的吸泥管沿池長方向等距布置，可以有效地、連續地吸除池底污泥。

11、吸泥孔

選擇合適的吸泥孔孔徑和間距，避免濃縮的污泥繞過這些吸泥孔。

12、墻角斜面

將污泥導向池底以便吸除。

13、套筒閥

可控制不同的排泥速度，可手動操作，也可配備電動執行機構實現自動操作。

14、鏈條

注塑NCS720S或高強度HS730高強度玻璃鋼鏈條安裝簡便、壽命長、性能可靠。

15、刮板

加強型玻璃鋼刮板長度可達10m。刮板上的刮片使池內污泥清除效果更好，輕柔地推動污泥送入吸泥孔。

16、監控系統

監控系統在水上刮板附件設置非接觸式感應器，用于監測刮板平行的移動狀態，當監測到刮板出現傾斜時系統及時報警和停機。

在水下設置高精度傳感器，實時檢測水下鏈條運行狀態，對鏈條系統的卡阻，斷鏈，不同步等故障現象快速響應。

刮板傾斜量報警值可設定和調整，以滿足現場實際需求。

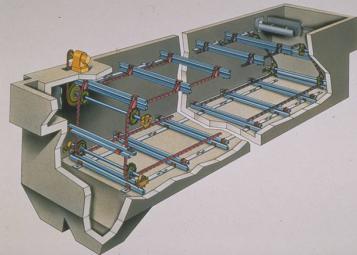

五、非金屬鏈條刮泥機設備

非金屬鏈條刮泥機是矩形沉淀池的刮泥除渣設備，該設備可24小時連續循環運行。刮泥機與吸泥管聯合工作使沉淀污泥有效快速去除。刮泥機刮泥的同時還具備撇除水面浮渣的功能。

鏈條刮泥機設備的可靠性已經得到驗證。其鏈條、鏈輪及刮板均采用先進的、適宜的材料，既減少磨損又延長使用壽命。新安裝的鏈條刮泥機設備很經濟，改造現有矩形二沉池使用這種刮泥機也很廉宜。

牽引鏈皆為非金屬材質，有兩種型號：NCS720S聚縮醛樹脂注塑鏈條和HS730高強度玻璃鋼鏈條。

關于非金屬鏈條刮泥機的詳細性能參數，詳見“非金屬鏈條刮泥機”單體樣本。
