設備介紹

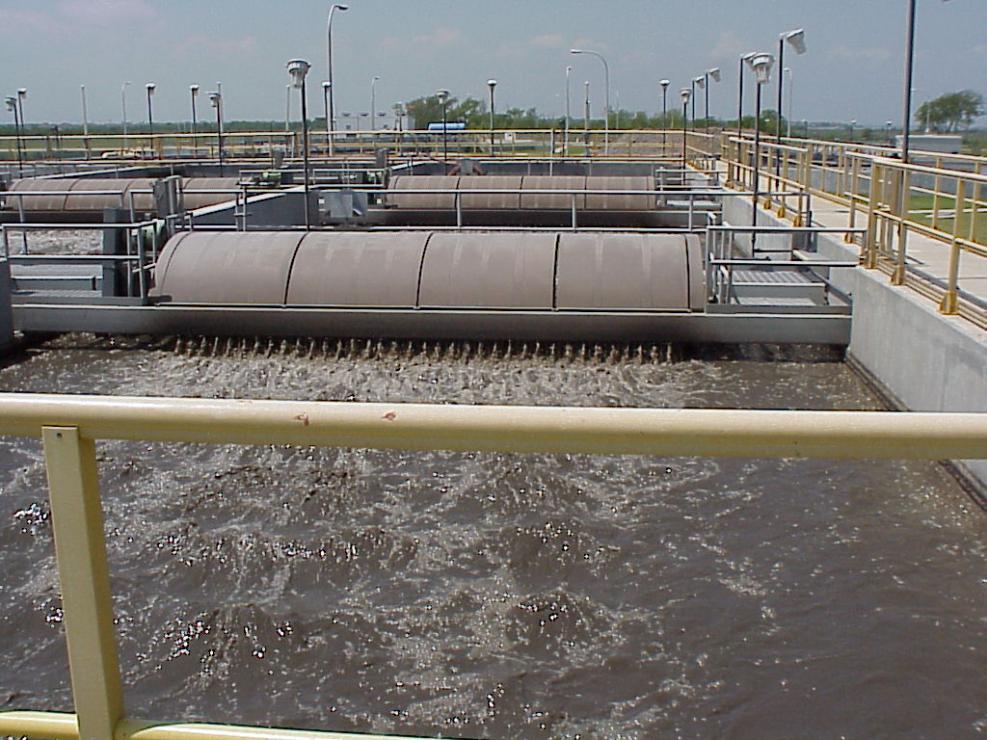

原主要用于ORBAL氧化溝的轉碟曝氣機由于其在污水處理廠中卓越的性能，目前已應用于卡魯塞爾、VLR立環生化反應等各種氧化溝溝型的工程中。轉碟曝氣機是污水處理廠氧化溝工藝中的關鍵設備，屬臥軸式表面曝氣機。其作用是向污水中充氧，推動污水在溝中循環流動以及防止活性污泥沉淀，使污水和氧氣充分混合接觸，完成生化過程。

轉碟曝氣機由電機減速機驅動水平軸帶動轉碟旋轉，在轉碟旋轉時起到充氧和推動水流流動的雙重功能。曝氣轉碟的充氧性能及動力特性可通過增減轉碟數量，改變轉碟浸沒水深或調節轉速來進行調整。

轉碟曝氣機單個組合可橫跨一條或多條通道，配合每條通道的轉碟數量由需氧要求而定。在較大氧化溝設計中，將提供多個組合。對于一天中輸氧量的波動，可用轉碟的浸沒深度變化來加以調整。對需氧量的長期變化或突發波動，可直接開關個別組合來解決。對遇到意外或事故情況時，可增加轉碟的轉數。

轉碟曝氣機的混合效率是其他任何曝氣設備無法相比的。該設備的高混合效率，保證了在大多數全負荷條件下生物過程性能最優。

轉碟曝氣機由一組曝氣轉碟、水平轉動軸、驅動裝置、軸承及軸承座、聯軸器、防濺板等組成。

二、轉碟曝氣機優勢

1．世界領先的技術

由ORBAL氧化溝工藝及轉碟曝氣機設備的創始公司美國Evoqua(原Siemens )Water Technologies LLC.（原USFilter Envirex公司）授權國美（天津）水技術工程有限公司在中國獨家制造，按照技術授權方的技術及品質標準和生產工藝進行生產，具有美國產品同等的質量。

碟片注塑模具由Evoqua(原Siemens )Water Technologies LLC.提供，全部采用Evoqua(原Siemens )Water Technologies LLC.指定的原裝進口世界品牌的原料及添加劑，在國內采用日本三菱大型注塑機注塑成型，產品返銷美國及世界其他地區。

碟片表面有符合水力特性的若干組呈徑向直線排列的三角結節和圓形凹孔，這種獨特結構使該轉碟具有較高的氧傳遞效率和良好的混合效率，且比同類產品節能。曝氣轉碟被分成兩個半片，采用不銹鋼螺栓，黃銅螺母聯接，可有效防止不銹鋼螺栓與螺母之間的粘結現象。轉碟與軸間采用進口抗老化材料制造的防滑彈性壓條，可防止運轉時轉碟與軸發生松動。

2．科學的性能參數

由Evoqua(原Siemens )Water Technologies LLC.提供的科學的性能參數，經受了幾十年的國內外近千個污水廠實際運行的考驗。

3．精心篩選的碟片原材料

碟片材料是Evoqua(原Siemens )Water Technologies LLC.（原USFilter Envirex公司）在篩選了數百種不同原材料的基礎上確定的，經受了幾十年各種不同工況條件下的連續運行考驗。碟片采用高強度聚苯乙烯，具有較高的強度及抗沖擊性能，耐腐蝕，壽命≥20年；聚苯乙烯碟片重量輕，比重＜1.0，大大低于國內同類產品的重量，明顯改善了水平軸及軸承的受力情況，降低了水平軸的撓度，提高了軸承的使用壽命。

4．優秀的防腐工藝及可靠的防腐涂料

水平轉動軸表面先進行噴砂處理，符合GB 8923的Sa2 1/2級要求，噴砂后進行全面防腐，防腐涂料采用先進的互穿網絡型涂料，具有良好的防腐性能。防腐層總厚度為180～220μm。碟片材料中添加了抗紫外線組份，明顯提高了碟片在室外條件下長期運轉的抗老化性能。

5．先進的配套部件

驅動裝置采用德國名牌產品，立式安裝的戶外型電動機及同一品牌的立式硬齒面減速機，噪音小，使用壽命長。

軸承及軸承座采用世界名牌在中國設立的獨資公司的產品。水平轉動軸采用雙支承，有效降低減速機輸出軸及軸承的負載，大大提高減速機的使用壽命。軸承采用調心滾子軸承，承載能力大，可自動調心，油脂潤滑，使用壽命長。軸承帶有分開式軸承座，安裝維護方便。尾部軸承設有游動支承座，以克服安裝誤差，補償因溫度變化引起的軸向伸縮。軸承座采用球墨鑄鐵制造，并進行防腐處理，兩端設有性能較好的密封，用以保證雙向密封，防止?jié)櫥孤┘拔畚镞M入軸承，適合潮濕的污水環境下長期運行。

水平轉動軸鋼管采用我國大型鋼管公司的產品，并進行嚴格挑選，選擇精度較高等級的產品，并經過壓力調直及靜平衡調整。

聯軸器采用世界名牌獨資公司的撓性聯軸器，可補償水平轉軸的安裝誤差，承受較大的傳遞扭矩，減緩傳動上的沖擊振動，維護方便，使用壽命長。

6．完善的培訓計劃、鄭重的質量承諾

為了更好的完成設備的供貨、安裝、調試、試運轉及保證設備的長期正常的運轉，我公司提供完善的培訓計劃。

為使業主放心使用，我公司對產品質量及售出服務作出了鄭重承諾。

三、轉碟曝氣機的部件

1、曝氣轉碟

曝氣轉碟由Evoqua(原Siemens )Water Technologies LLC.（原USFilter Envirex公司）授權本公司在中國獨家制造，模具由Evoqua(原Siemens )Water Technologies LLC.提供，并按照Evoqua(原Siemens )Water Technologies LLC.的生產工藝和檢驗標準生產，使碟片完全達到Evoqua(原Siemens )Water Technologies LLC.品質標準。碟片材料主要采用聚苯乙烯（PS），具有強度高、耐腐蝕、壽命長等特點。

曝氣作用和攪拌作用是由轉碟面上的三角形結節形成的。結節都有一個基地面和一個頂點面，改變轉碟的轉動方向?qū)淖冚斞跆卣骱蛣恿μ卣?。該轉碟具有較高的氧傳遞效率和良好的混合效率。

曝氣轉碟被分成兩個半片，可在任何場合下很容易地裝在軸上，并配有防滑裝置，防止運轉時轉碟發生松動。

2、水平轉動軸

曝氣機水平轉動軸有三種規格?325、?219采用厚壁無縫鋼管制造，?152（6英寸）采用實心軸制造。水平轉動軸強度高、剛度好，表面進行防腐處理，適合于污水接觸的環境長期運行。

3、聯軸器

每套驅動裝置與水平軸之間由聯軸器連接，每套由兩個水平轉軸及一套驅動裝置組成的曝氣機，兩個水平轉軸之間由兩個軸承座分開，其間的連接也由一個聯軸器連接完成。此聯軸器采用撓性聯軸器，可補償水平轉軸的誤差，傳遞扭矩，減緩傳動的沖擊震動。

4、驅動裝置

標準驅動裝置采用立式安裝的戶外型電動機及立式硬齒面齒輪減速機，具有良好的自潤滑系統，使用壽命長，故障率低。立式安裝的電機，因其遠離液面，從而減輕了水霧對電機絕緣性能的影響。電動機及減速機可24小時連續運行，允許中度沖擊負荷，具有良好的防腐涂層和密封，適合在潮濕的污水環境下長期運行。如因工藝或用戶要求，可選用其它形式驅動。

5、防濺板

防濺板采用玻璃鋼或不銹鋼材料，具有良好的防腐性能，適合潮濕的污水環境，用以防止轉碟旋轉時濺起的水花，打濕軸承、聯軸器和驅動裝置，以保證設備有良好的運行環境。

6、連接附件

地腳螺栓采用高強度熱滲鋅螺栓，其它連接附件、螺栓等緊固件采用不銹鋼材料，具有良好的防腐性能，適合潮濕的污水環境。

四、氧化溝曝氣轉碟性能特點：

¨        世界領先的技術，幾十年上千座污水廠的驗證；

¨        工作水深大，充氧能力強，動力效率高；

¨        攪拌能力強，促使混合液處于不斷的循環狀態；

¨        防腐性能良好，使用壽命長；

¨        碟片采用輕質材料，工作效率高；

¨        結構簡單，組裝靈活，安裝維護方便。

油水分離器

一、介紹

油水分離器可以去除含油工藝廢水和暴風雨沖擊污水中高達80%的油脂。如果含油廢水的乳化程度很小，那么大部分的油脂可以被油水分離器去除。使用我們的油水分離器可以減輕后續單元的處理負擔，并且在化學破乳劑添加到氣浮工藝之前回收更多的油脂。

二、主要優勢

1、杰出的經驗

我們具有提供新型的、革新的、經濟節省的污水處理方案的經驗，可以滿足石油及其他行業所有的環境條件下的解決方案。同時通過部件升級、設備改進和廢水的循環/再利用來削減了運行成本。我們的系統比其它的系統能夠回收更多的可再用油、需要較少的維護保養、并且更加安全可靠。

2、刮泥板需要較少的維護保養

我們最普通的刮泥機設計是使用一個四軸的鏈條和刮板的收集裝置。在此布局中，刮板在鏈條的傳動下繞4組軸和鏈輪運轉，有2組在近池頂，有2組在底部。刮板持續不斷的運轉把水面的浮油撇到分離器的出水端。當刮板到達池體末端的時候，就會向底部運轉，同時在此處把污泥送入池體進水端的漏斗。

3、滾筒撇油器提供可靠的油脂移除

滾筒撇油器確保安全有效的去除匯集的油脂甚至當視覺觀測不到的時候。運轉是連續的，不依賴于油水分離器中油脂層的厚度，也不需要操作人員的看管調整。

4、性能、安全和持久性

油水分離器的設計已經經過風險評估，保證安全運行。安全考慮包括：使用氣密性的外蓋來容納有害的可調節的化學有機揮發性氣體；經過特別設計的，高強度的，非金屬的收集部件具有抗腐蝕，抗磨損，耐溫性能等。

三、主要機械設備

1、非金屬鏈條刮泥機：采用HS730高強度玻璃鋼鏈條，配套非金屬的刮板和鏈輪，配套緊固件采用不銹鋼材質。

2、油脂去除：采用滾筒撇油器，基本去除純油，配套機械設備；設有撇油管，可機械或手動操作。
