一、工藝介紹

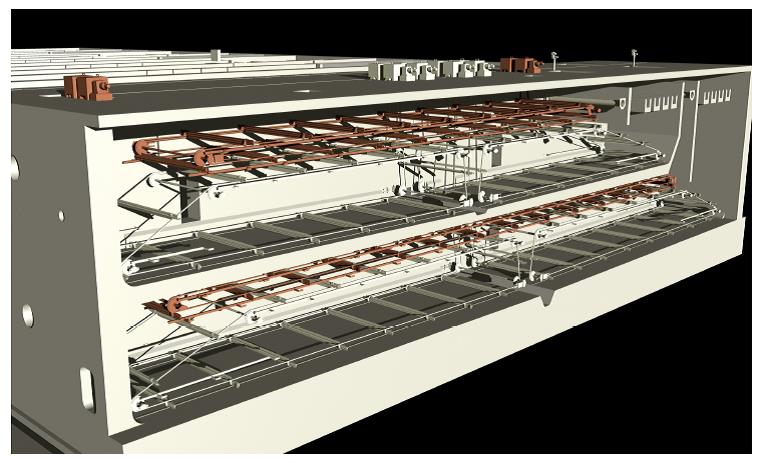

雙層沉淀池，即2個平流沉淀池疊放在一起，每個池子有單獨的進水系統分別進到上下兩層池體中，上下兩層沉淀池分別設置單獨的刮泥設備，上下兩層沉淀池共用出水系統及污泥斗。

平流沉淀池是一種歷史悠久的沉淀池型，因?yàn)樗哂袠?gòu)造簡單、池深淺、造價低、操作維護方便、能耗低、便于排泥等優點，在大、中型水廠及污水廠中得到廣泛應用。然而隨著城市建設的迅猛發展，大中型城市的可利用建設用地不斷減少，土地征地費用不斷增高。因此，新建水廠及污水廠的建設場地面積往往受限，平流沉淀池占地面積過大的缺點日益凸顯。雙層平流沉淀池在繼承普通平流沉淀池優點的基礎上，有效減少了占地面積，使建設用地較少的緊湊型水廠及污水廠采用平流沉淀池成為可能。

雙層沉淀池從上世紀90年代開始應用，曾在日本、美國和其他一些國家應用。早期在美國USFilter應用這一技術的污水處理廠包括：俄亥俄州、波士頓、Massachusetts Deer Island 污水處理廠，這些廠分別在上個世紀九十年代初期開始投運。后來新加坡的一些新建污水廠也應用這一新技術。目前，雙層沉淀池在我國一些占地緊張的水廠及污水廠也開始應用。

二、工藝流程

進水渠內的污水通過設于渠道底部的每格沉淀池的進水孔進入堰前分水區，為保證進入上下層池體的流量相同，在分水區通過設等長分水堰使污水分別進入雙層沉淀池上下層池體；通過分水堰后的污水，進入配水室，然后經配水穿孔花墻流入沉淀區。在沉淀區，污水完成固液分離，上清液通過出水堰流入出水槽，匯集后進入出水總渠，再進入下一級污水處理單元。出水堰上下層池體獨立設置，出水槽上下層池體共用。

上下層池體的池底坡度相同，以保證排泥效果和鏈條刮泥機的正常運行。鏈條刮泥機沿池底緩慢移動，將上下層污泥緩緩?fù)迫朐O(shè)于進水區的污泥斗。上層刮泥機當刮板轉到水面時，將浮渣推向出水區前的撇渣管，防止浮渣進入上清液，影響出水水質。泥斗中的污泥通過回流污泥泵回流至生化池，剩余污泥通過剩余污泥泵排至污泥處理系統。

三、工藝優勢

¨        雙層布置可大幅節省占地；

¨        共用池壁可節省土建工程量；

¨        可做成全地下式結構，上面可覆土進行景觀、園林綠化設計；

¨        可廣泛用于污水廠初沉、二沉以及給水廠的沉淀池；

上下層鏈條刮泥機分別設置獨立驅動系統，互不干擾，下層可采用我司獨有的高強度鏈條，使整個系統運行更靈活，可靠性更高。
